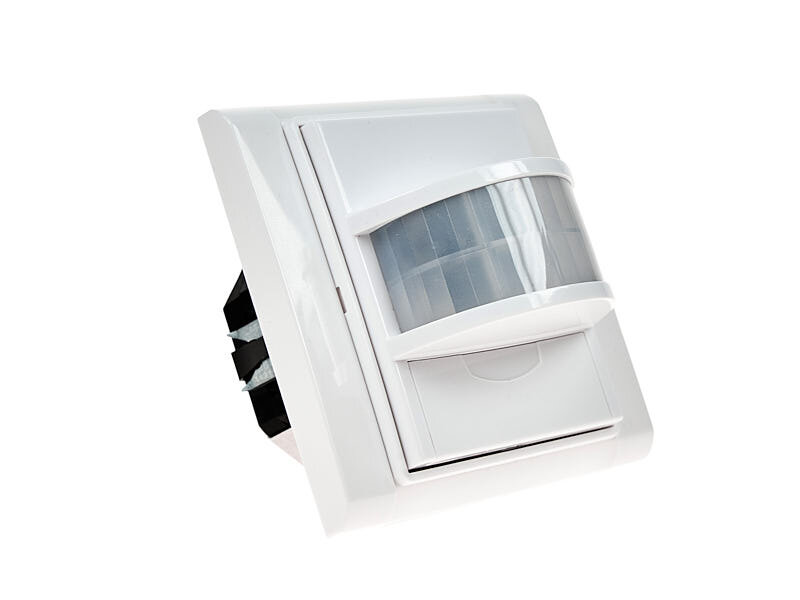

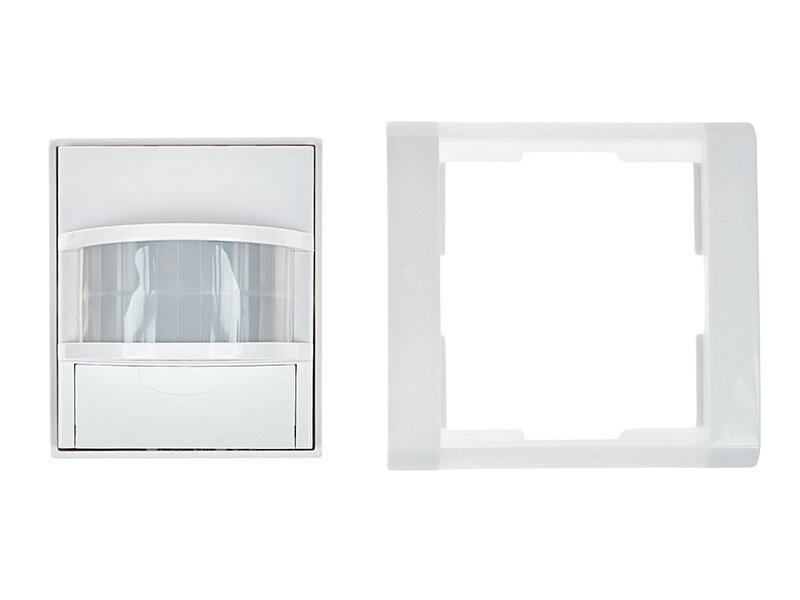

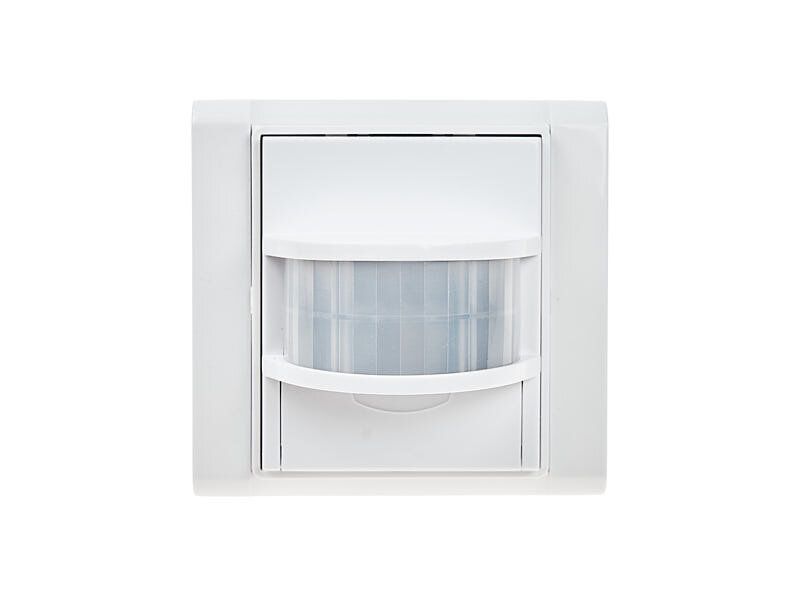

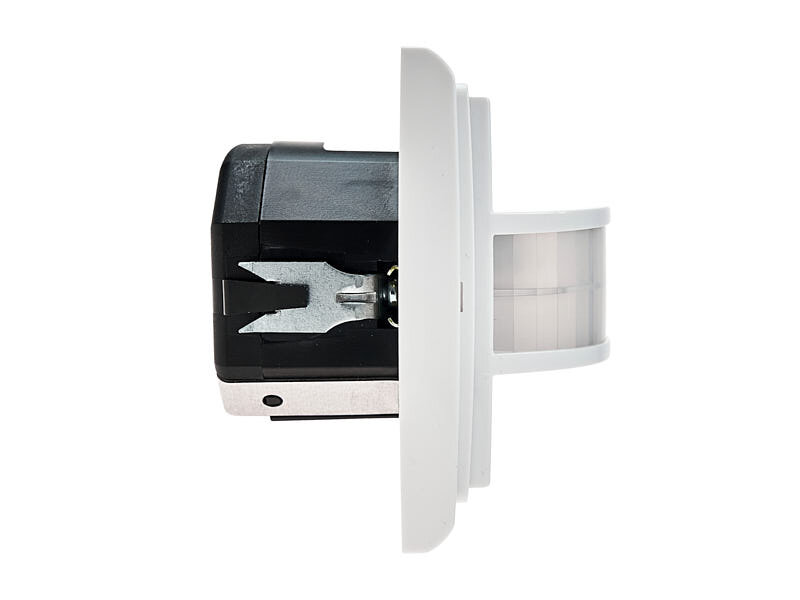

8 LR TC je regulační snímač osvětlení a pohybu určený především pro ovládání svítidel prostřednictvím přijímačů systému POSEIDON® (například P8 R 4 DLA N, P8 R DALI N a P8 R 01-10 N), kde plynule řídí úroveň jejich výstupů v závislosti na hladině okolního osvětlení. Integrovaný regulátor osvětlení umožňuje zpětnovazební nebo křivkovou regulaci až pro dvě nezávislé skupiny svítidel. Součástí přístroje je pohybový senzor, který může automaticky zapínat nebo vypínat svítidla s ohledem na detekovaný pohyb. Naměřenou intenzitu osvětlení je možné bezdrátově přenést k dalšímu zpracování prostřednictvím přijímačů P8 TR IP nebo P8 GWA DIN. Přístroj lze využít také pro přenos rádiových signálů k dalším přijímačům systému POSEIDON® a zvýšit tak jejich dosah (funkce retranslace). Pro napájení snímače je nutno použít silovou jednotku 3299U-A00006, která zároveň obsahuje relé využitelné pro bezdotykové spínání osvětlení chodeb, schodišť, WC a dalších prostor.
- snadná instalace na strop nebo zeď
- flexibilní konfigurace pomocí softwaru Poseidon® Asistent a vysílače P8 TR USB
- kompatibilní se systémem Poseidon® 868 MHz
- zpětnovazební regulace osvětlení – porovnává měřenou a požadovanou úroveň a plynule doreguluje výstup
- křivková regulace osvětlení – hodnota výstupu určena přenosovou křivkou přímo z naměřené intenzity
- až dva nezávislé regulátory pro dvě skupiny svítidel (např. u okna a u zdi)
- možnost procentuálního posunu výstupního signálu pro každou skupinu zvlášť
- pohybový senzor s nastavitelnou citlivostí a charakteristikou dosahu
- nastavitelné zpoždění vypnutí 5 s až 105 minut
- rozsah snímače osvětlení 0,5 až 12 288 lx
- provozní režimy regulátoru: DIMM, NORMAL, LOW, OFF a AUTO
- bezdrátový přenos naměřené intenzity osvětlení do dalších zařízení systému
- funkce retranslace RF signálu pro zvýšení dosahu systému POSEIDON®
- dálkové nastavení všech parametrů bez fyzického přístupu ke snímači
- montáž na strop (doporučená výška 3 m) nebo na zeď (1,2–1,5 m)
- RF dosah až 150 m ve volném prostoru, frekvence 868,3 MHz
- stupeň krytí IP 20, provozní teplota −10 °C až +55 °C
- shoda se směrnicí 2014/53/EU (RED)

Obr. 1a, 1b — Charakteristika dosahu pohybového snímače při nástěnné montáži ve výšce 1,2–1,5 m (vlevo: pohyb podél stěny, vpravo: pohyb ke stěně)

Obr. 1c — Charakteristika dosahu pohybového snímače při stropní montáži ve výšce 3 m

Obr. 3 — Schéma zapojení silové jednotky 3299U-A00006

Obr. 2, 4 — Rozměry sestavy a umístění nastavovacích prvků (TIME, LIGHT, SENS)
